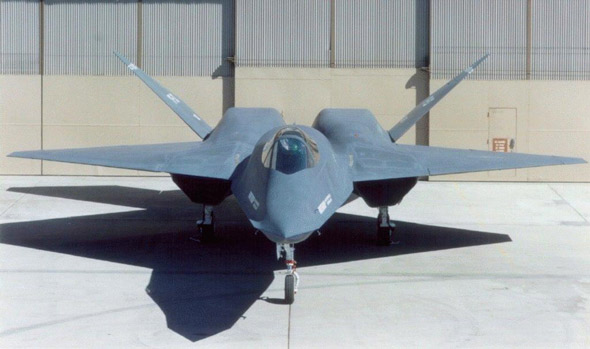

尾翼 V形尾翼設計并非諾斯羅普首創。1956年法國C.M.175教練機就采用了V形尾翼。洛克希德的F一117A也是如此(不過比較特殊，只提供方向控制)。但在強調機動性的未來戰機上采用V形尾翼設計，YF-23A是第一個。
YF一23A的v形尾翼設計相當獨特。為了保證4波瓣雷達反射特性，平尾前后緣在水平面內的投影分別和機翼前后緣平行。這使得該機尾翼看起來相當巨大。考慮到大部分雷達反射發生在與水平面成±30度的范圍內，YF一23A采用了將尾翼外傾40度的設計，以確保雷達波不會被反射回接收機，但相應的尾翼效率也降低了。相比之下，YF一22A采用91、傾27度的設計，處F隱身設計的邊緣，屬于隱身和機動綜合權衡的結果。按照公開的說法，YF一23A出于大迎角機動性的要求，其尾翼采用寬間距布置，完全避開了邊條和機翼內側渦流，因此改善了劇烈機動狀態下俯仰、滾轉和偏航控制。
就隱身而言，YF-23A的尾翼設計顯然是成功的，但其氣動效率卻不免令人擔、心。偏航、俯仰、滾轉，二軸控制全部包攬。一物多用固然好，但重要卻往往被人忽略的一點是：尾翼的總控制能力是有限的，某個軸占用較多的控制能力，必然會削弱其它軸的控制能力。當飛機陷于比較復雜的狀態時，YF-23A的尾翼未必能兼顧。看看后來F一22的過失速試飛情況就知道了，操縱面的控制負荷是相當重的，而且還要加上推力矢量控制才行。當然，換個角度想，可能諾斯羅普壓根兒就沒有考慮超火迎角飛行的控制問題。能夠保證大迎角范圍內不出現氣動發散的情況(諾斯羅普稱，風洞數據顯示YF-23A可以在所有迎角范圍內穩定飛行，但YF一23A的試飛迎角最終也沒有超過25度)，是諾斯羅普在這方面所作的極限了。畢竟機動性并小是YF-23A的第一優先目標，過失速機動性就更不用說了。
飛控系統和推力矢量控制 隨控布局經過長期驗證在ATF設計階段已經相當成熟。YF一23A應用隨控布局技術、為此采用電傳飛控系統并不令人意外。不過由于最終競爭失敗，外界對該機的飛控系統細節了解極少。 前面已經提到，YF一23A在設計上具有鮮明的“一物多用”的特色。由于減少了操縱面和相應的控制機構，有助于飛機減輕重量和減小阻力，對于改善飛機隱身特性也是相當有利的。但除了操縱面負荷問題外，這種設計必然面臨的一個考驗就是飛控系統的復雜化。固然，在已經成功的B一2上也可以見到類似的設計，不過必須看到的是，對于不需要進行復雜機動的轟炸機而占，這種一物多用的設計問題不大；然而戰斗機即使在常規條件下的機動，其操縱面的偏轉控制也是相當復雜的，一物多用的設計必然會加大飛控系統的復雜程度和研制風險。如果還要考慮超常規飛行的話，飛控系統的設計難度可想而知。飛控軟件的編制是飛控系統設計難點之一。自電傳飛控系統實用化以來，大多數一流戰機都在這上面栽過跟頭。1992年4月25日，YF一22A因為飛控軟件問題造成“飛行員誘發振蕩”，撞地損毀。后來F一22試飛階段還不斷對飛控軟件進行改進升級。連基本按照常規設計的YF一22A飛控系統都有這么多麻煩，非常規設計的YF一23A飛控系統就更難說。在對設計風險的判斷上，美國空軍還是比較準確的。
如果YF一23A采用了推力矢量控制系統，一物多用帶來的控制面負荷問題町能會得到緩解，對改善機動性和敏捷性也有好處。但諾斯羅普最終放棄了推力矢量，以確保其首要目標——隱身能力。因為如要應用推力矢量控制技術，就必須更改后機身設計，不僅增大了飛機重量，也導致飛機雷達反射截面積(主要是后向)增大和紅外隱身能力下降——因為必須取消那個溝槽式尾噴口設計。這并不符合諾斯羅普的設計思想。
進／排氣系統 進氣道和發動機一級壓氣機是噴氣機前方雷達反射截面積的主要來源，設計稍有不慎即可導致為隱身所作的努力全數付諸東流。通常在中、高空飛行的飛機，如F-117、B-2，其主要威脅來自下方，因此可將進氣道和噴管置于機體上表面，以機身遮擋主要雷達反射特征。但對于制空戰斗機而言，這一威脅定律顯然不適用。如果住所有方向上的威脅具有同等可能性，在這種情況下依據什么原則來設計飛機呢?并沒有一個人人滿意的答案。從YF一23A的設計來看，在沒有適用的隱身規則的情況下，其進氣道設計選擇了遵循機動性和進氣要求。
發動機進氣道是一個空腔結構，本身就是良好的雷達波反射體。而發動機一級壓氣機高速旋轉的葉片不僅是強反射源，其反射波頻譜甚至足以成為飛機型號的識別特征。要解決隱身問題，就必須首先解決這兩個麻煩。解決途徑之一是遮擋。F-111、幻影那種三元進氣道，其激波錐可以在一定程度上遮蔽進氣道內部和壓氣機的反射波，但問題是激波錐本身就是一個強雷達散射源。另一個也是更常采用的途徑是S形進氣道，并在進氣道內敷設吸波材料。不過S形進氣道并不是想象中那么簡單，設計不當可能導致嚴重的總壓損失。沒有大量的驗證，設計時少不了要吃苦頭的。
YF-23A的進氣口位于機翼下方靠近前緣的位置，類似蘇一27的設計，這顯然是處于大迎角條件下進氣要求的考慮。其橫截面為梯形，除了垂直面上的斜切結構外，在水下面上也略有斜切，可以起到改善大迎角和側滑條件下進氣效率的作用。在進氣口前方，設計有多孔式附面層吸除裝置(機翼下表面未噴漆區域)，并經機翼上表面排出一一由于進氣口靠近機翼前緣，附面層厚度不大，因此不需要采用大型的附面層隔道，有助于減小雷達反射特征。在發動機艙卜表面還設計有輔助進氣門(位于附面層排放狹縫旁邊的帶鋸齒后緣的梯形板)，用于在起降和低速狀態下滿足發動機的進氣需要。根據隱身原則，進氣道自進氣口開始向內、向上彎曲，從正前方根本不可能看到壓氣機葉片，可獲得較好隱身效果。此外，YF-23A采用了固定式進氣道設計，以避免可調式進氣道的調節斜板之間的縫隙和臺階產生的雷達反射。壓縮斜板為二波系設計，并按照YF-23A的預計巡航速度作了優化。
YF-23A的發動機噴口設計帶有明顯的B-2風格。溝槽狀噴口位于V形尾翼之間扁平的“海貍尾巴”上，以耐熱材料作為襯墊。噴口頂端鉸接一塊無邊形調節板，用于調節噴口大小。在海貍尾巴、V形尾翼、溝槽側壁的屏蔽下，來自燃燒室的熱噴流在溝槽段與冷空氣混合降溫(二元矩形噴口使得噴流更容易與周圍空氣混合)，然后再排出機外，紅外特征較之常規戰斗機明顯降低。除了隱身作用外，筆者推測，YF-23A的噴口設計可能還具有引射增升的作用，V形尾翼則起到了類似端板、增強增升效應的作用。不過這一推測沒有獲得資料證實。
