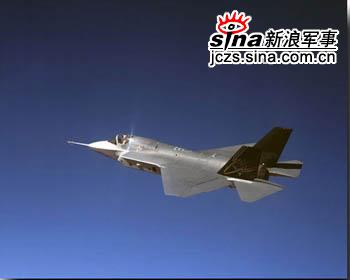

洛·馬公司F-35采用創新飛行控制系統(附圖)
點擊此處查看全部軍事圖片
[美國《航空航天技術周刊》2006年1月9日?qǐng)?bào)道] 洛克希德·馬丁航空公司(LMAC)正在開展F-35"聯合攻擊戰斗機"(JSF)基于電力的新式飛控系統試驗，為F-35A 2006年8月的首飛做準備。
F-35A飛行控制系統將采用電靜液作動系統(EHAS)和機翼前緣襟翼作動系統(LEFAS)，這是美國戰斗機首次使用這樣的系統。這些作動器要比過去F-15這樣的戰斗機使用的系統重很多，但從整個系統來看EHAS將使飛機重量減輕300磅(136千克)。EHAS將驅動飛機水平尾翼操縱面、機翼后緣襟副翼和方向舵偏轉。LEFAS通過動力驅動模塊(包含機電作動器和一個變速箱)驅動機翼前緣襟翼偏轉。該種包含6個作動器的系統由三余度計算機網絡傳輸?shù)男盘?hào)控制，其動力來自包括兩個電機和一個備用電池的三余度270VDC(直流電壓)系統。EHAS省去了許多基于液體的飛控系統中的泵、電動機、液壓作動筒和液壓管路。機體中去掉的金屬管道減輕了飛機重量、降低了戰場損壞的風險。
多個電子單元(EU)控制作動器的工作。每個單元由一或多個控制電子和動力驅動模塊組成，每個單元中模塊的數量和類型由作動器及其驅動偏轉的控制面決定。
F-35A CTOL(常規起飛與著陸型)和F-35C CV(艦載型)的所有作動器都相同，但F-35B STOVL(短距起飛與垂直著陸型)將使用更小的系統以節省重量。洛克希德·馬丁公司的工程師為適應F-35B將EHAS重量削減了142磅(64千克)，這樣整個系統重量為770磅(349千克)，而不是A和C型的865磅(392千克)。
洛·馬公司正在開展EHAS的風險降低項目，在一個特殊飛行器系統綜合試驗室內對EHAS硬件和軟件進行測試。預計4月份將完成系統級試驗。從2006年年中開始，該綜合試驗室的一部分將進行改裝，以便開展F-35B EHAS部件的試驗。
EHAS部件的關鍵供應商包括穆格公司(Moog Inc.)、派克航宇公司和漢密爾頓o勝德斯特蘭公司。穆格公司和派克公司負責作動器部分，而漢密爾頓o勝德斯特蘭公司提供軟件和控制電子系統。自去年10月以來這些公司就開始對部件進行測試。水平尾翼操縱面和襟副翼作動器的平均故障間隔時間為5000小時，方向舵作動器為8000小時。
F-35任務系統主管桑蒂·布爾內斯稱，EHAS的關鍵問題是熱管理。飛機機動要求越高，產生的熱量越多、越需要冷卻。同時EU的動力驅動電子模塊要能經受高電流和高瞬時熱負載，并應具有在沒有任何冷卻條件下工作至少30分鐘的能力。經過嚴格的飛行試驗，用于冷卻EU的散熱器尺寸已經增大。另一個挑戰是硬件/軟件集成。布爾內斯稱，為EHAS開發計算機處理能力與開發一個飛行控制系統差不多。該軟件包括綜合機內檢測、故障管理、電機和泵的控制回路以及跨通道數據鏈接。他預計軟件包將在2月份開發完畢。
