黑計劃后的藍:美國早期隱身飛機探索研究(圖)
http://www.qianlong.com/ 2005-07-28 16:33:27
自從20世紀40年代初期，

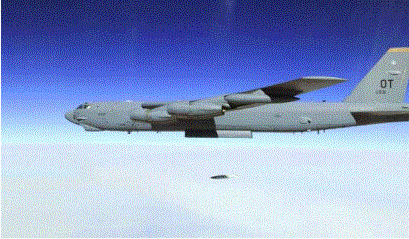

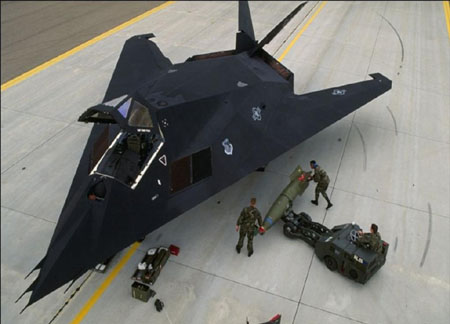

“結構結構還是結構” 面對不斷發展提高的雷達系統的探測能力，作為隱身飛機來講就必須具備很低的雷達散射面積（RCS）。盡可能小的RCS，甚至小于一只飛鳥在雷達上的顯示，那將是很好的選擇。英雄遲暮的B-52H的RCS大約是60平方米，而F-117的RCS卻低于0.1平方米，這是一種質的飛躍。 在隱身飛機的設計中，結構設計起到?jīng)Q定性的作用，按照隱身設計的一些原則就可以用電腦設計出成功的隱身飛機的三維圖。在避開雷達探測上，成功的結構設計將作出至少80％以上的貢獻。保證良好的結構外形設計的一個極端的例子發生在洛克西德的“海弗藍”（Have Blue）的試驗中，在一次試飛中，由于該機表面上有一不規則平板上的三顆固定螺釘沒有上緊，伸出3毫米左右，導致它被相距93公里之外的美空軍"白沙"基地雷達探測發現，這對于作為F-117A的前身來說這樣的探測距離是不可接受的。除此以外還必須減少紅外輻射、聲音、來自航電設備的電磁信號還有發動機排出的氣體的凝結尾跡這些可探測的特征來降低被探測的可能。
在飛機的機體結構確定以后，接著要進行的隱身措施包括使用雷達吸收材料和吸收涂層，使用雷達吸收結構（RAS），此時還有一個重要的措施就是針對動力系統的安置。飛機發動機的進氣口、進氣道、發動機機體和發動機尾噴管位置的合理設計對于隱身設計有著很重要的影響。要合理安排這些位置，使得進氣口和進氣道還有發動機對于散射雷達波的影響下降。同時合理的設計尾噴口的位置來減少尾噴口位置的紅外特征也是隱身設計的重要目標。 “哈維”(Hervey)計劃 1974年年初，在國防部預先研究計劃局（DARPA）的資助下“哈維”計劃啟動，該計劃旨在探討制造一種具備很低RCS的有人駕駛戰斗轟炸機的可能性。在該項目之初，DARPA只是設想該飛機能夠穿越敵方領空，深入敵后而不被敵人的雷達和地空導彈陣地發現。作為一種可能性的探討，DARPA并沒有要求設計的飛機必須帶有武器系統和航電系統，同時也沒有哪怕是生產一架這樣的飛機的訂單意向。面對這個高技術難度但是只有很少資助的項目，在開始就顯得有些困難，所以“哈維”計劃一直推遲到1975年才開始，這項計劃讓諾思羅普公司和洛克西德公司分別拿出了自己的隱身設計，洛克西德公司的“海弗藍”（Have Blue）成為了F-117A的前身，而諾思羅普公司在XST失敗后繼續進行的“默藍”（Tacit Blue）在隱身上的探索為B-2的設計提供了可能。

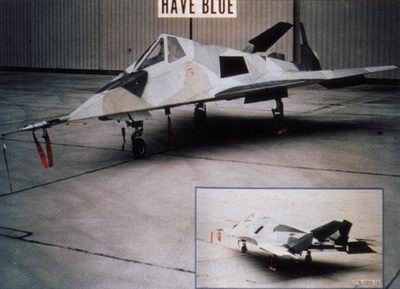

洛克西德的“海弗藍”(Have Blue) 1975年1月，DARPA召集了諾思羅普公司和麥克唐納?道格拉斯公司準備簽訂兩份研究合同，但是成功設計了U-2和SR-71A的洛克西德公司卻不請自來，他們帶來了自籌資金設計并且沒有得到DARPA授權的設計方案。最終，麥克唐納?道格拉斯公司的低RCS計劃擱淺，而諾思羅普公司和洛克西德公司卻于1975年9月獲得了設計一個試驗生存力試驗臺（XST）的合同。DARPA要求這兩家各制造兩架XST飛機，其中的一架用于飛行試驗，另外的一架用來作RCS測試。 對于洛克西德來說，他們已經成功的設計了SR-71A“黑鳥”這一第一代隱身飛機，在隱身技術方面已經有些心得。他們提交的XST有著獨特的外形，采用了很多的平板和突角，被稱之為“丑陋的家伙”，但是卻在多次的RCS評估中表現出色。在這場較量中，諾思羅普公司很快就出局了。1976年3月，現在稱之為“海弗藍”計劃的洛克西德公司XST項目，從美國空軍獲得了制造兩架XST演示飛機的合同。這兩架飛機其中的一架將首先用于單獨的飛行試驗，這是因?yàn)樵诋?dāng)時看來“海弗藍”好像并不能飛，如果飛行試驗證明它可以的話，那么另一架“海弗藍”才會被用來進行RCS評估。 |
