歐洲GLMAV新概念巡飛彈
近年來，巡飛彈作為一種將無人機和導彈技術結合在一起的跨界武器產品，以其機動性強、作戰靈活、殺傷精準、附帶損傷小等突出優點，成為發展最為迅速的新型航空武器之一。一直以來我們所認識到的巡飛彈，大都是采用類似固定翼無人機的傳統布局。近日，歐洲久負盛名的兵器科研機構圣·路易法德聯合研究所推出了一款全新概念的巡飛彈產品——GLMAV炮射偵察巡飛彈，它像俄羅斯卡莫夫設計局的直升機一樣采用共軸雙旋翼，充滿想象力，為巡飛彈的未來發展打開了更加廣闊的空間。
為何要研發帶旋翼的巡飛彈
巡飛彈作為一種跨界兵器，目前的主要作用是偵察、監視和殺傷敵方目標，很多國家的炮兵部隊等遠程火力力量都傾向于使用巡飛彈兼任戰場超視距偵察工作。這就需要巡飛彈能夠快速飛行至目標區域并具備懸停飛行的能力。而傳統固定翼巡飛彈無法懸停以提供目標區域靜止的監視圖像，頂多只能低速飛行進行監視和拍攝，而且非常容易受到陣風氣流的干擾，造成飛機機身抖動，影響成像和拍攝質量。而旋翼式巡飛彈具備懸停飛行的能力，能夠提供目標區域靜止的較高質量監視畫面。
我們知道旋翼無人機目前的結構有單旋翼、雙旋翼、四旋翼或混合式旋翼等，根據法德聯合研究所的研究人員試驗論證后發現，其中共軸反向雙旋翼結構最適合炮射巡飛彈的要求，它外廓尺寸最小，結構相比而言較為簡單，同時飛行性能好。于是研究人員們進一步對共軸反向雙旋翼結構進行研究，研發出了GLMAV新概念巡飛彈。
基本結構組成

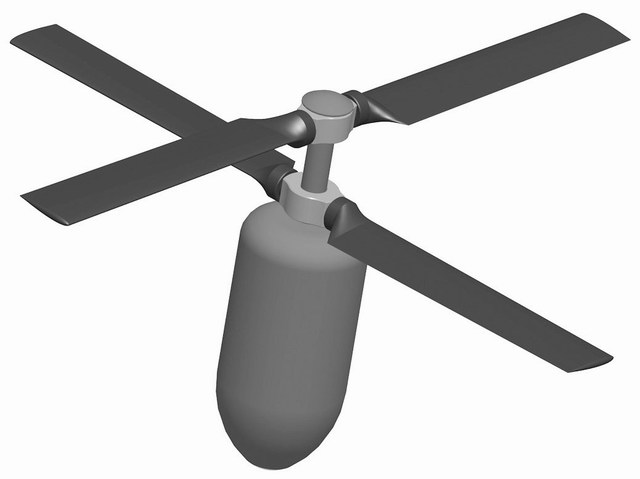

GLMAV的外形，就是一枚普通炮彈外加一個可折疊的共軸反向雙旋翼飛行機構。但GLMAV普通炮彈的內部，實際上大有名堂，由于它是一枚偵察/監視巡飛彈，因此其內部結構與普通炮彈大相徑庭。
GLMAV彈體的頭部為反射棱鏡和光學CCD攝像機，攝像頭上的CCD傳感器通過反射棱鏡將接收到的偵察圖像分割，從而可實現垂直或側面對地觀察。該CCD相機為日本索尼生產的130萬像素ICX445 CCD相機，分辨率為1296×964。這種觀測系統與普通無人機上的光電轉塔相比，系統結構非常簡單，同時沒有運動或轉動部件，因此結構堅固，可以承受至少2500g的大發射過載，同時尺寸小、重量輕，可以輕松置于空間狹小的巡飛彈頭部。
CCD攝像機之后，是巡飛彈的導航系統。GLMAV巡飛彈雖然個頭嬌小，但卻采用了非常復雜的復合導航系統，其中包括慣性導航系統，它采用MEMS微機電技術制造，尺寸小、重量輕，同時在慣導系統上，還集成了運動、旋轉和磁場傳感器，能夠不斷計算GLMAV的位置、方向和速度。這一綜合慣導系統屬于主動導航系統，不受外界電磁干擾、復雜天候等影響，能保證GLMAV巡飛彈具備穩定的導航飛行性能。除了綜合慣導系統，GLMAV巡飛彈上還集成了GPS和氣壓計（壓力傳感器），它們與綜合慣導系統實現數據融合計算，來不斷修正飛行彈道，保證巡飛彈具有精確的飛行軌跡。GLMAV巡飛彈完成偵察任務后還要著陸，這個時候它要使用另外一種制導傳感器——超聲波主動測距器，它模仿蝙蝠的仿生學測距原理，會向地面發出超聲波信號，比氣壓計和GPS的測量值更加精確，測距最遠可達6米。
傳感器之后，是整個GLMAV巡飛彈的“大腦”——主板電路，它采用嵌入式計算機結構，使用基于Linux內核開發的實時操作系統，主要用于操控傳感器、無線通訊、彈體控制執行機構、自動駕駛和監控系統等。該主板電路直徑僅為70毫米，可謂小巧玲瓏。
彈體的后半段，則主要是共軸雙旋翼及彈體尾翼的折疊、展開和控制系統，GLMAV巡飛彈的共軸雙旋翼由彈體內置的無刷電機和伺服電機提供能源和控制力，下旋翼、上旋翼和尾翼分別折疊，收入彈體內，發射時由伺服電機控制打開，并由電機提供動力，旋轉工作。
GLMAV巡飛彈還有獨立的通訊系統，它在彈體內內嵌全向天線，可以向地面站傳輸巡飛彈CCD攝像機拍攝的視頻信號，最小傳輸距離500米，幀速達到平均10幀/秒。足夠地面站上的炮兵指揮員通過視頻對視距外戰場情況進行判讀，從而制定有針對性的作戰方案。
GLMAV作戰使用流程
GLMAV平時封裝在一個80毫米口徑的發射管內，其作戰使用流程包括四個階段：
第一，發射階段。發射時，發射筒相對地面傾角約為50度，擊發GLMAV彈丸后，彈丸先進行約50毫秒左右的內彈道飛行，在GLMAV彈丸即將離開發射管出口時，尾翼展開，用于控制GLMAV彈丸的外彈道飛行姿態。
第二，外彈道階段。GLMAV 從發射管發射后，與炮射彈丸相似，沿彈道軌跡飛行。在彈道階段，展開尾翼對飛行起到穩定作用，由于尾翼直徑遠小于旋翼直徑，所以，不會干擾旋翼展開后GLMAV 懸停的空氣動力。在設計上，要對尾翼進行優化設計以確保彈道飛行時彈丸的飛行穩定性，同時還要進行減阻設計，盡量減少在巡飛階段對GLMAV 機動性的影響。外彈道階段的目的，是通過發射器將GLMAV巡飛彈送到目標區域上方，這一階段的飛行能量全由發射器提供。這一階段飛行時間非常短，僅約為10秒。而且在外彈道階段，GLMAV幾乎進行的是不可見的無聲飛行，速度快且隱蔽性強。與固定翼巡飛彈飛行速度慢（約100~200千米/小時）、目標大，容易在此階段被防空武器系統發現和擊落不同，GLMAV生存能力很強，具有很高的實戰價值。此外，GLMAV在外彈道飛行狀態下，完全就是一枚炮彈，因此抗撞擊性能好，在復雜的叢林、森林中使用，GLMAV也不會像普通巡飛彈那樣容易被樹枝等障礙物擊落。
第三，飛行狀態轉換階段。這一階段GLMAV巡飛彈通過發射器助推飛到最高點，彈體內部伺服電機觸發彈尾的旋翼展開系統，展開共軸反向雙旋翼。旋翼展開后在電機的驅動下開始旋轉，并逐漸降低GLMAV巡飛彈的飛行高度，在此階段，GLMAV既保留了前一階段外彈道飛行的部分存留動能和加速度，還有了類似旋翼飛行器的飛行特點。此時，GLMAV巡飛彈的飛行速度逐漸降低。
第四，巡飛階段。在這一階段，為了使旋翼產生一定的推力，保證巡飛彈懸?；蝻w行工作，要求旋翼必須達到很高的轉速，在設計上，上旋翼的尺寸大于下旋翼。上旋翼與穩定桿相連，下旋翼靠斜盤控制，由兩個伺服電機控制傾斜。在扭矩相同的情況下，上旋翼的轉速要低于下旋翼。GLMAV 巡飛階段的升力由共軸反向旋轉雙旋翼的轉速控制，飛行方向由周期變距控制器操縱。巡飛階段是GLMAV巡飛彈偵察、監視作業的主要階段，在這一階段，傳感器協同工作，對敵方陣地等目標區域進行全面?zhèn)刹?，并將偵察視頻信號回傳地面站和指揮中心。完成任務后，巡飛彈按照導航系統預先規劃的航路返回，并自主降落，著陸前由內嵌主板電路控制打開尾部的降落傘對巡飛彈進行緩沖軟著陸，由炮兵回收，以供下一次使用。
仍處于概念研發和試驗階段

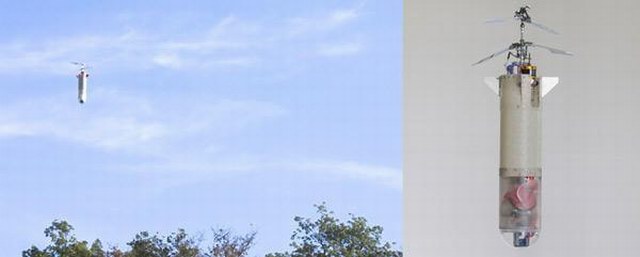

目前，GLMAV巡飛彈主要處于概念研發和試驗階段，并不能稱作是一個巡飛彈型號產品。這一新概念巡飛彈目前還面臨著許多技術難題亟待攻克。比如轉換階段前后，GLMAV巡飛彈處于兩種完全不同的飛行狀態，轉換前GLMAV是高過載、高加速度、高飛行速度、按照拋物線彈道飛行的炮彈，轉換后則變成類似旋翼直升機的飛行器，轉換期間巡飛彈的狀態穩定，共軸雙旋翼的展開，氣動問題的解決和研究，飛行器控制等都是難題，需要經過不斷地風洞試驗、實際飛行試驗測試來摸索解決。此外，GLMAV巡飛彈尺寸遠比一般直升機小得多，它如何在風力干擾下保持懸停姿態，保證監視視頻的圖像質量，這也是一個不小的難題。此外，GLMAV與目前的一些炮射偵察彈相比，在結構設計、彈控系統等方面都有很大不同，需要進一步研究以解決這些問題。根據法德聯合研究所表示，GLMAV巡飛彈已經取得了很多階段性研究成果，預計功能完善、性能優異的原型機將會在幾年內問世。
